Su soğutmalı kapasitörler, yüksek güçlü elektronik ve elektrik sistemlerinde termal enerjinin yönetiminde kritik bir ilerlemeyi temsil eder. Hava soğutmalı muadillerinden farklı olarak bu özel bileşenler, aşırı ısıyı dağıtmak için suyun üstün ısı transfer özelliklerinden yararlanır, böylece optimum çalışma sıcaklıklarını korur ve zorlu uygulamalarda benzersiz güvenilirlik ve performans sağlar.

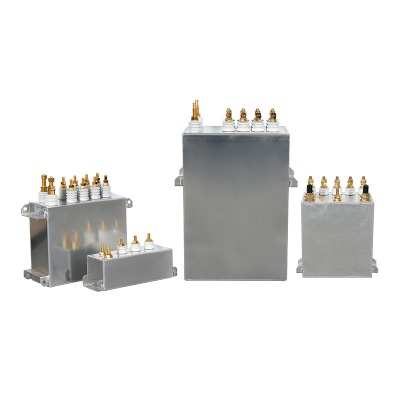

Su soğutmalı kapasitör, elektrik enerjisini depolamak ve serbest bırakmak için tasarlanmış, çalışması sırasında oluşan ısıyı uzaklaştırmak için suyu sirküle eden dahili bir soğutma mekanizmasıyla entegre edilmiş pasif bir elektronik bileşendir. Bu tasarım, yüksek dalgalanma akımlarının ve hızlı şarj-deşarj döngülerinin, kontrol edilmediği takdirde dielektrik malzemeleri bozabilecek, eşdeğer seri direnci (ESR) artırabilecek ve sonuçta erken arızaya yol açabilecek önemli termal yük oluşturduğu uygulamalarda çok önemlidir. Temel prensip, suyun havaya kıyasla çok daha yüksek bir özgül ısı kapasitesine ve termal iletkenliğe sahip olması ve bu sayede ısının çok daha verimli bir şekilde emilmesine ve taşınmasına olanak sağlamasına dayanır.
Yapı tipik olarak, kapasitör elemanını (elektrotlar ve dielektrik kombinasyonu) içeren, genellikle bakır veya alüminyumdan oluşan metalik bir mahfazayı içerir. Bu mahfaza, soğutucunun ısı üreten parçalara yakın bir yerde akmasına izin veren dahili bir labirent veya kanallarla tasarlanmıştır. Giriş ve çıkış portları harici bir soğutma sistemine bağlantı için takılmıştır. Bu düzeneğin tamamı, soğutma sıvısının kapasitör elemanına sızmasını veya bunun tersini önlemek için hava geçirmez şekilde kapatılmıştır. Soğutma sıvısı seçimi değişiklik gösterebilir; Mükemmel termal özellikleri ve düşük elektrik iletkenliği nedeniyle deiyonize su yaygın olsa da, bazen donmayı veya korozyonu önlemek için glikol veya diğer inhibitörlerle karışımlar kullanılır.
Isı, herhangi bir kapasitörün birincil düşmanıdır. Bir kapasitörün ömrü çalışma sıcaklığıyla ters orantılıdır; Nominal sıcaklığın üzerindeki her 10°C'lik artışta çalışma ömrü genellikle yarı yarıya azalır. Bu Arrhenius arıza oranları yasası, etkili termal yönetimin önemini vurgulamaktadır. Su soğutmalı kapasitörlerde aktif soğutma sistemi bu termal bozulmayı doğrudan karşılar. Çekirdek sıcaklığını güvenli sınırlar içinde tutarak bu kapasitörler şunları yapabilir:
Bu, arızanın bir seçenek olmadığı ve pasif soğutma yöntemlerinin yetersiz kaldığı senaryolarda onları vazgeçilmez kılmaktadır.
Su soğutma teknolojisinin kapasitörlere entegrasyonu, doğrudan sistem düzeyinde iyileştirmelere dönüşen çok sayıda fayda sağlar. Bu avantajlar en çok alanın kısıtlı olduğu ve verimliliğin çok önemli olduğu yüksek güç yoğunluğu uygulamalarında belirgindir.
En önemli avantaj, ısı dağılımındaki dramatik iyileşmedir. Suyun ısı iletkenliği havanın yaklaşık 25 katıdır ve özgül ısı kapasitesi yaklaşık dört kat daha fazladır. Bu, bir su soğutma sisteminin aynı miktarda ısıyı çok daha küçük bir hacimsel akış hızıyla ve soğutucunun kendisinde daha düşük bir sıcaklık artışıyla giderebileceği anlamına gelir. Sonuç olarak, su soğutmalı kondansatör yüksek güçlü invertör için sistemler aynı gücü kullanırken daha kompakt olacak şekilde tasarlanabilir veya aynı form faktöründe önemli ölçüde daha yüksek gücü işleyebilir. Bu, yenilenebilir enerji invertörleri ve endüstriyel motor sürücüleri gibi modern elektroniklerde çok önemli bir faktör olan tüm sistemin güç yoğunluğunda genel bir artışa yol açar.
Sürekli olarak daha düşük çalışma sıcaklıklarını koruyarak, su soğutmalı kapasitörler daha az termal strese maruz kalır. Elektrolitin buharlaşmasına ve dielektrik maddenin kademeli olarak bozulmasına yol açan elektrokimyasal süreçler önemli ölçüde yavaşlar. Bu, kapasitans ve ESR gibi temel parametrelerin zaman içinde daha yavaş değişmesine neden olur. Örneğin, standart bir kapasitör 85°C'de 10.000 saat sonra kapasitansta %20'lik bir kayıp görebilirken, 55°C'de çalışan su soğutmalı eşdeğeri aynı süre sonunda yalnızca %5'lik bir kayıp gösterebilir, bu da bileşenin kullanım ömrünü etkili bir şekilde iki katına, hatta üç katına çıkarabilir ve daha az sıklıkta değiştirme yoluyla toplam sahip olma maliyetini azaltabilir.
Uygun bir su soğutmalı kapasitör seçimi, elektriksel, termal ve mekanik parametrelerin dikkatli bir şekilde değerlendirilmesini gerektiren incelikli bir süreçtir. Seçimdeki yanlış bir adım, yetersiz performansa veya sistem arızasına yol açabilir.
Birincil elektriksel özellikler kapasitans (μF), voltaj değeri (VDC) ve dalgalanma akımı (Arms) olarak kalır. Ancak soğutmayla dalgalı akım kapasitesi büyük ölçüde artar. Farklı soğutucu akış hızlarında ve sıcaklıklarında dalgalı akım değerini anlamak için üreticinin veri sayfalarına başvurmak hayati önem taşır. düşük ESR su soğutmalı kapasitör Düşük ESR, içsel ısı üretimini (I²R kayıpları) en aza indirerek soğutma sisteminin işini kolaylaştırdığı ve genel verimliliği arttırdığı için özellikle frekans dönüştürücüler ve indüksiyonla ısıtma gibi uygulamalar için aranır. Ayrıca kapasitans değerinin, uygulamanın amaçlanan frekans ve sıcaklık aralığında stabil olması gerekir.
Kapasitör çekirdeğinden soğutucuya (Rth) kadar olan termal direnç, önemli bir değerdir. Daha düşük bir Rth, ısıyı soğutucuya daha etkili şekilde aktaran daha verimli bir tasarımı gösterir. Bu parametre iç yapıya, kullanılan malzemelere ve soğutucunun akış hızına bağlıdır. Kondansatördeki gerekli akış hızı ve basınç düşüşü mevcut soğutma sistemi pompasıyla uyumlu olmalıdır. Fiziksel olarak konnektör tipleri (hortumlar için dişli portlar) ve bunların yönelimleri sistemin düzeniyle uyumlu olmalıdır. Örneğin, bir indüksiyonla ısıtma için kompakt su soğutmalı kapasitör yalnızca doğru elektrik özelliklerine sahip olmakla kalmayıp, aynı zamanda indüksiyonlu ısıtma güç kaynağının sıklıkla sıkışık olan bölümlerine sığacak bir form faktörüne de sahip olmalıdır.
Su soğutmalı kapasitörlerin benzersiz avantajları, onları geniş bir yelpazedeki ağır hizmet endüstrilerinde tercih edilen bileşen haline getiriyor. Soğuk kalarak aşırı elektrik stresleriyle başa çıkabilme yetenekleri, birçok modern teknolojinin güvenilirliğini desteklemektedir.
Yenilenebilir enerji alanında, büyük ölçekli güneş ve rüzgar invertörleri DC gücünü şebekeye uyumlu AC gücüne dönüştürür. Bu işlem, yüksek anahtarlama frekanslarını ve DC-bağlantı kapasitörlerinde önemli dalgalanma akımlarını içerir. Burada, su soğutmalı DC-bağlantı kapasitörü birimler istikrar ve uzun ömür sağlamak için konuşlandırılmıştır. Entegre soğutma onları sabit bir sıcaklıkta tutarken yüksek dalgalı akımlarla başa çıkar, termal kaçakları önler ve minimum bakımla onlarca yıllık güvenilir hizmet sağlar; bu, açık deniz rüzgar santralleri gibi uzak ve erişilemeyen kurulumlar için çok önemlidir.
İndüksiyonla ısıtma ve eritme sistemleri, yüksek frekanslarda (kHz'den MHz'e) ve çok yüksek güç seviyelerinde (genellikle megavatlara kadar) çalışır. Bu sistemlerin rezonans devrelerinde kullanılan tank kapasitörleri çok büyük akımlara ve yoğun elektromanyetik alanlara maruz kalmaktadır. Bir eritme fırını için endüstriyel su soğutmalı kondansatör bu zorlu ortam için özel olarak tasarlanmıştır. Sağlam yapısı ve etkili soğutması, aşırı elektriksel ve termal stres altında dielektrik bozulmayı önleyerek, metallerin eritilmesi, dövülmesi ve ısıl işlem görmesi için dökümhanelerde ve metal işleme tesislerinde sürekli çalışmaya olanak tanır.
Yüksek güçlü uygulamalar ağır sanayiyle sınırlı değildir. Manyetik rezonans görüntüleme (MRI) makineleri ve parçacık hızlandırıcılar gibi ekipmanlar son derece kararlı ve güçlü elektrik sistemleri gerektirir. Su soğutmalı kapasitörler, bu tür ekipmanların gradyan amplifikatörlerinde ve RF amplifikatörlerinde kullanılır; burada kararlılık ve güvenilirlikleri, doğru teşhis ve bilimsel ölçümlerin sağlanması açısından tartışılamaz.
Su soğutmalı kapasitörlerin değer teklifini gerçekten takdir etmek için geleneksel hava soğutmalı yöntemlerle doğrudan karşılaştırma yapılması önemlidir. Farklılıklar oldukça önemlidir ve sistem tasarımı ve işletiminin neredeyse her yönünü etkiler.
Aşağıdaki tabloda bu iki soğutma metodolojisi arasındaki temel farklar özetlenmektedir:
| Özellik | Su Soğutmalı Kondansatörler | Hava Soğutmalı Kondansatörler |
|---|---|---|
| Isı Transfer Verimliliği | Suyun üstün termal özellikleri nedeniyle olağanüstü derecede yüksektir. Çok daha yüksek güç yoğunluklarının işlenmesine olanak tanır. | Nispeten düşük. Havanın düşük ısı iletkenliği ve özgül ısı kapasitesi ile sınırlıdır. Orta derecede soğutma için geniş yüzey alanları veya basınçlı hava gerektirir. |
| Güç Yoğunluğu / Boyutu | Belirli bir güç değeri için çok kompakt hale getirilerek sistemde değerli alan tasarrufu sağlanır. | Havaya ısı dağıtımı için yeterli yüzey alanı sağlamak amacıyla genellikle daha büyük fiziksel boyut gerekir. |
| Akustik Gürültü | Soğutma sistemi öncelikle potansiyel olarak uzaktaki bir pompaya bağlı olduğundan neredeyse sessiz çalışır. | Soğutma fanları gerekliyse gürültülü olabilir, bu da genel sistem akustik emisyonlarına katkıda bulunur. |
| Sistem Karmaşıklığı | Daha yüksek. Pompa, rezervuar, ısı eşanjörü ve su tesisatı içeren kapalı devre bir soğutma sistemi gerektirir; bu da başlangıç maliyetine ve bakım noktalarına katkıda bulunur. | Daha düşük. Genellikle doğal konveksiyona veya fanlara dayanan daha basit bir tasarım, daha kolay entegrasyona ve daha düşük başlangıç maliyetine yol açar. |
| Çalışma Ortamı | Ortam sıcaklığından daha az etkilenir. Performans, bir soğutucu aracılığıyla kontrol edilebilen soğutma sıvısı sıcaklığına göre belirlenir. | Performans büyük ölçüde ortam hava sıcaklığına ve hava akışına bağlıdır. Yüksek ortam sıcaklıkları performansı ciddi şekilde düşürebilir. |
| Kullanım Ömrü ve Güvenilirlik | Kararlı, düşük çalışma sıcaklıkları sayesinde termal döngü stresini azalttığı için genellikle çok daha uzun ve daha güvenilirdir. | Daha yüksek çalışma sıcaklıkları ve daha fazla termal döngü nedeniyle yüksek stresli uygulamalarda daha kısa kullanım ömrü. |
| İdeal Uygulama | Performansın başlangıç maliyetinden üstün olduğu yüksek güçlü, yüksek güvenilirliğe sahip, yüksek yoğunluklu sistemler (örneğin, endüstriyel sürücüler, yenilenebilir kaynaklar, üst düzey ses). | Düşük ila orta güç uygulamaları, maliyete duyarlı tasarımlar veya sistem basitliğinin birincil etken olduğu yerler. |
Tablonun da gösterdiği gibi, seçim hangisinin evrensel olarak daha iyi olduğu değil, spesifik uygulama için hangisinin daha uygun olduğudur. Su soğutma, güç ve güvenilirliğin sınırlarını zorlamak için tartışmasız bir seçimdir.
Su soğutmalı bir kapasitörün tüm faydalarından ve uzun ömürlülüğünden yararlanmak için doğru kurulum ve özenli bakım çok önemlidir. Bu hususların ihmal edilmesi sızıntılara, tıkanmaya, korozyona ve ciddi arızalara yol açabilir.
Mekanik montaj güvenli olmalı ancak kaynak ve contalarda strese neden olabileceğinden kapasitörün muhafazasını bozmamalıdır. Herhangi bir montaj donanımı için üreticinin belirttiği tork değerlerine uymak çok önemlidir. Sıhhi tesisat bağlantıları dikkatli dikkat gerektirir. Uygun contalar (örn. O-halkalar, rondelalar) kullanın ve bağlantı noktalarına zarar verebilecek bağlantı elemanlarını aşırı sıkmaktan kaçının. Kondansatör, sistemin doldurulması sırasında iç kanallarındaki havanın kolaylıkla dışarı atılabileceği şekilde konumlandırılmalıdır. İdeal olarak, bağlantı noktaları dikey olarak yukarı doğru yönlendirilmelidir. Soğutma döngüsü, kapasitörün dar iç geçişlerini tıkayabilecek parçacıkları yakalayacak bir filtre içermelidir.
Önleyici bir bakım programı önemlidir. Soğutma sıvısının kalitesi, pH seviyesi, elektriksel iletkenlik ve inhibitörlerin varlığı gibi özellikler açısından düzenli olarak kontrol edilmelidir. Bozulmuş soğutma sıvısı dahili korozyona ve kaplamaya neden olabilir, bu da soğutma verimliliğini büyük ölçüde azaltır ve elektrik kısa devrelerine neden olabilir. Sistem periyodik olarak temizlenmeli ve taze, uygun soğutucuyla (örn. korozyon önleyici katkı maddeleri içeren deiyonize su) doldurulmalıdır. Tüm hortumları, kelepçeleri ve bağlantı parçalarını aşınma, çatlak veya sızıntı belirtileri açısından düzenli olarak inceleyin. Kapasitöre giren ve çıkan soğutucunun sıcaklığının izlenmesi değerli teşhis bilgileri sağlayabilir; yükselen bir delta-T (sıcaklık farkı), tıkanma veya pompa sorunu nedeniyle akışın azaldığını veya kapasitörün kendisinden artan ısı üretimini gösterebilir ve olası arızanın sinyalini verebilir.
Mükemmel bir tasarım ve kurulumla bile sorunlar ortaya çıkabilir. Yaygın sorunların nasıl teşhis edileceğini anlamak, kesinti süresini en aza indirmenin anahtarıdır.
Sızıntı en acil ve belirgin arıza modudur. Soğutma sıvısı tespit edilirse elektrikli bileşenlerin hasar görmesini önlemek için sistem derhal kapatılmalıdır. Kaynak için tüm harici bağlantıları ve kapasitör gövdesini görsel olarak inceleyin. Bağlantı elemanlarındaki küçük sızıntılar genellikle bağlantının sıkılması veya contanın değiştirilmesiyle çözülebilir. Ancak sızıntı kapasitör gövdesinden kaynaklanıyorsa (çatlak veya başarısız kaynak) ünitenin değiştirilmesi gerekir. Bakım sırasında soğutma döngüsünde bir basınç test cihazının kullanılması, hemen görülemeyen yavaş sızıntıların tespit edilmesine yardımcı olabilir.
Kondansatör normalden daha sıcak çalışıyorsa, temel neden genellikle kondansatörle değil soğutma sistemiyle ilgilidir. Öncelikle soğutma sıvısı akış hızını kontrol edin; Tıkanmış bir filtre, arızalı bir pompa veya döngüdeki bir hava kilidi akışı ciddi şekilde azaltabilir. Daha sonra soğutma sıvısının kalitesini kontrol edin; Yüksek iletkenliğe veya biyolojik büyümeye sahip kirli soğutucu sıvı, iç yüzeylerde kireç biriktirerek termal yalıtkan görevi görebilir. Harici ısı eşanjörünün (radyatör) de ısıyı çevreye etkili bir şekilde geri gönderdiğinden (örneğin tozla tıkanmadığından) emin olmak için kontrol edilmesi gerekir. Tüm bunlar göz ardı edilirse, kapasitörün kendisi arızalanıyor olabilir ve bu durum, aynı akım için daha fazla ısı üreten Eşdeğer Seri Dirençte (ESR) bir artış olarak kendini gösteriyor olabilir. Kapasitörün ESR'sinin ölçülmesi bunu doğrulayabilir.
Evrimi su soğutmalı kapasitörler daha yüksek güce, daha küçük boyuta ve daha fazla güvenilirliğe yönelik aralıksız talep nedeniyle devam etmektedir. Gelecekteki eğilimler, akıllı izleme özelliklerinin doğrudan kapasitör grubuna entegrasyonuna işaret ediyor. Dahili sıcaklığın, basıncın ve hatta ESR'nin gerçek zamanlı ölçümüne yönelik sensörler, kestirimci bakım verileri sağlayabilir ve sistem kontrolörlerini, kesintiye neden olmadan yaklaşan sorunlar konusunda uyarabilir. Ayrıca, doğası gereği daha düşük kayıplara ve daha yüksek sıcaklık toleransına sahip yeni dielektrik malzemelere yönelik araştırmalar, yeni nesil ultra yüksek güçlü kapasitif enerji depolama çözümleri oluşturmak için gelişmiş soğutma teknikleriyle sinerji içinde çalışacaktır.
