DC film kapasitörleri için kapsamlı bir rehber: seçim, uygulamalar ve avantajlar

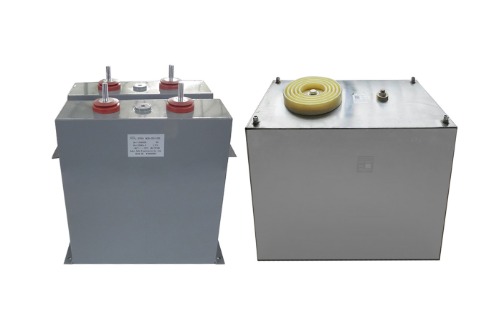

DC film kapasitörlerini ve temel işlevlerini anlamak

DC film kapasitörleri, doğrudan akım (DC) devrelerinde kullanılmak üzere tasarlanan pasif elektronik bileşenlerin kritik bir kategorisini temsil eder. Elektrolitik muadillerinden farklı olarak, bu kapasitörler, titizlikle metalize veya folyo elektrotlarla donatılmış dielektrik malzemesi olarak ince bir plastik film kullanırlar. Bu temel yapı, ünlü istikrar, güvenilirlik ve mükemmel elektriksel özelliklerinin kaynağıdır. Filtreleme ve gürültü bastırmadan enerji depolama ve snubber devrelerine kadar çok çeşitli uygulamalarda vazgeçilmezdirler. Dönem DC Film Kapasitör Üretimi Modern elektroniklerin zorlu gereksinimlerini karşılamak için sıkı kalite kontrolüne odaklanan bu bileşenlerin kesin mühendisliğine ve üretimine adanmış özel bir üretim tesisini ifade eder. Bu kapasitörlerin içsel özelliklerini anlamak, herhangi bir tasarımda tam potansiyellerinden yararlanmanın ilk adımıdır.

Anahtar Elektrik Özellikleri

Bir DC film kapasitörünün performansı, mühendislerin seçim işlemi sırasında dikkatle düşünmesi gereken birkaç temel elektriksel özellik ile tanımlanır. Bu parametreler, kapasitörün bir devre içinde nasıl davranacağını ve amaçlanan işlevini tüm operasyonel ömrü boyunca etkili bir şekilde gerçekleştirip gerçekleştirmeyeceğini doğrudan etkiler.

• Kapasitans değeri ve tolerans: Bu, kapasitörün saklayabileceği elektrik enerjisi miktarını gösterir. Film kapasitörleri, tipik olarak picofaradlardan (PF) mikrofaradlara (μF) kadar çok çeşitli değerlerde mevcuttur. Tolerans, film türleri için genellikle sıkı olan (örneğin, ±%1, ±%5) belirtilen nominal kapasitans değerinden izin verilen sapmayı belirtir.
• Nominal Voltaj (DC çalışma voltajı): Bu, kapasitöre bozulma riski olmadan uygulanabilen maksimum sürekli DC voltajıdır. Uzun süreli güvenilirliği sağlamak için devrede beklenen maksimum voltajı geçişli bir kondansatör seçmek çok önemlidir.
• Dağılım faktörü (DF) veya Tan δ: Bu parametre, kapasitör içindeki doğal enerji kaybını ölçer. Daha yüksek frekans veya yüksek güç uygulamalarında özellikle önemli olan daha yüksek verimlilik ve daha az kendi kendine ısıtma gösterdiği için daha düşük bir dağılım faktörü her zaman arzu edilir.
• Yalıtım Direnci (IR): Bu, dielektrik malzemenin sızıntı akımına direncini ölçer. Yüksek yalıtım direnci, zaman içinde sızıntı yoluyla minimum enerji kaybı sağlayan kaliteli film kapasitörlerinin ayırt edici özelliğidir.
• Eşdeğer seri direnci (ESR): Film kapasitörlerinde tipik olarak çok düşük olsa da, ESR, tüm kayıpları açıklayan kapasitör ile seri olarak etkili dirençtir. Düşük ESR, güç kaynaklarının anahtarlama gibi yüksek dalgalanma akımlarını içeren uygulamalar için kritiktir.

Projeniz için Doğru DC Film Kapasitörünü Seçme

Optimal DC film kapasitörünü seçmek, sadece kapasitans ve voltaj derecelendirmelerinin eşleşmesinin ötesine uzanan nüanslı bir işlemdir. Uygulamanın çevresini, elektrik streslerini ve performans beklentilerini derinlemesine anlamayı içerir. Seçimdeki yanlış adım erken arıza, devre arızası veya verimsiz çalışmaya yol açabilir. Bu nedenle, farklı dielektrik filmlerin avantajlarını ve sınırlamalarını projenin özel taleplerine karşı tartarak sistematik bir yaklaşım gerekmektedir. Bu bölüm, kritik karar verme faktörleri boyunca size rehberlik ederek seçim sürecinde güvenle gezinmenize ve seçtiğiniz bileşenin sadece şemaya uymasını değil, aynı zamanda gerçek dünya işleminde de mükemmel olmasını sağlayacaktır.

Ortak dielektrik film türlerinin karşılaştırılması

Dielektrik olarak kullanılan plastik film tipi, çeşitli DC film kapasitörleri arasında birincil farklılaştırıcıdır. Her malzeme maliyet, boyut, elektriksel özellikler ve sıcaklık stabilitesi arasında benzersiz bir değişim seti sunar. Aşağıdaki tablo, sektörde kullanılan en yaygın dielektrik filmler hakkında karşılaştırmalı bir genel bakış sunmaktadır. Bu karşılaştırma, dielektrik kapasitörün temel davranışını belirlediğinden, bilinçli bir seçim yapmak için gereklidir.

Aşağıdaki tablo, polyester (PET), polipropilen (PP), polietilen naftalat (PEN) ve polifenilen sülfür (PPS) filmleri arasındaki temel farklılıkları özetlemektedir. Örneğin, polyester genel amaçlı DC uygulamaları için iyi bir maliyet ve performans dengesi sunarken, polipropilen son derece düşük dağılım faktörü nedeniyle yüksek frekans ve yüksek güç kullanımları için üstündür. Tersine, polietilen naftalat polyesterden daha iyi sıcaklık stabilitesi sağlar, bu da onu daha zorlu ortamlar için uygun hale getirir.

Bu ayrıntılı karşılaştırma, tek bir "en iyi" dielektrik olmadığını göstermektedir; Seçim tamamen uygulamaya bağlıdır. Bu maddi özellikleri anlamak, herhangi bir saygında yapılan işin temel bir yönüdür DC Film Kapasitör Üretimi Odak, doğru malzemeyi müşterinin ihtiyaçlarıyla eşleştirmeye yöneliktir.

Çevresel ve operasyonel hususlar

Elektriksel özelliklerin ötesinde, fiziksel çalışma ortamı bir DC film kapasitörünün uzun ömürlülüğü ve güvenilirliğinde çok önemli bir rol oynar. Ortam sıcaklığı, nem, mekanik stres ve lehimleme koşulları gibi faktörler titizlikle değerlendirilmelidir.

• Sıcaklık Aralığı: Her kapasitör belirli bir çalışma sıcaklığı aralığı için derecelendirilir. Bu aralığın hem kararlı durum çalışma sıcaklığını hem de ekipman içindeki potansiyel termal sivri uçlarını kapsadığından emin olmak hayati önem taşır. Derecelendirmenin ötesindeki sıcaklıklara uzun süreli maruz kalma, bileşenin ömrünü büyük ölçüde kısaltacaktır.
• Nem ve zorlu ortamlar:
• Yüksek neme veya aşındırıcı atmosferlere maruz kalan uygulamalar için, dielektrik özellikleri parçalayabilen ve katastrofik arızaya yol açabilen nem girişini önlemek için sağlam kapsülleme (örn. Epoksi reçine kaplaması, hermetik olarak kapalı metal vakaları) olan kapasitörler gereklidir.
• Mekanik Sağlamlık: Kapasitörün yapımı, uygulamasının doğasında bulunan mekanik titreşimlere ve şoklara dayanmalıdır. Örneğin, otomotiv veya havacılık sistemlerindeki kapasitörler, kırılmayı önlemek için özel olarak tasarlanmış kablolar ve iç yapım gerektirir.
• YANGIŞTIRILIK GEREKSİNİMLERİ: Güvenlik açısından kritik uygulamalarda, kapasitörlerin bir bileşen arızası durumunda yangının yayılmasını önlemek için spesifik yanıp sönme derecelerine (örn. UL 94 V-0) uymaları gerekebilir.

Bu düşünceleri önceden ele almak için çok önemlidir. DC Link Film Kondansatörü Nasıl Seçilir Uzun süreli güvenilirlik için, seçilen bileşenin son ürünün beklenen ömrü boyunca tutarlı bir şekilde performans göstermesini sağlamak.

Modern elektroniklerde birincil uygulamalar ve kullanım durumları

DC film kapasitörleri tarafından sunulan benzersiz özellik kombinasyonu, onları farklı bir elektronik sistem spektrumunda tercih eden bileşen haline getirir. Yüksek voltajları işleme, düşük kayıplar sergileme ve değişen koşullar altında stabiliteyi koruma yetenekleri, diğer kapasitör teknolojileriyle elde edilmesi zor olan işlevlerin kilidini açar. Gücün dönüştürülmesinden ve kontrolünden sinyallerin kesin işlenmesine kadar, bu kapasitörler sessizce endüstriler arasında teknolojik ilerlemeyi sağlar. Bu bölüm, bu kullanımların derin bir şekilde anlaşılmasının neden herhangi bir tasarım mühendisi veya tedarik uzmanı için hayati önem taşıdığını gösteren en önemli uygulama alanlarına girer. DC Film Kapasitör Üretimi .

Güç kaynağı ve dönüşüm sistemleri

Belki de DC film kapasitörleri için en kapsamlı uygulama alanı güç elektroniği içindedir. Bunlar, anahtar modu güç kaynakları (SMP'ler), invertörler, dönüştürücüler ve motor sürücülerindeki temel bileşenlerdir. Bu sistemlerde, verimli ve kararlı çalışma için gerekli olan birkaç kritik işlevi yerine getirirler.

• DC-Link kapasitörleri: DC'yi AC olarak veya farklı bir DC voltajını değiştiren invertörlerde ve dönüştürücülerde, DC-bağlantı kapasitörü doğrultucu ve inverter aşaması arasında konumlandırılır. Birincil rolü, yüksek dalgalanma akımlarını emerek ve sağlayarak DC veri yolu voltajını stabilize etmek, böylece voltaj dalgalanmalarını en aza indirmektir. Bu, aşırı ısıtma olmadan yüksek dalgalanma akımlarını işlemek için düşük ESR ve ESL'ye sahip kapasitörler gerektiren zorlu bir uygulamadır.
• Giriş/Çıkış Filtreleme: Film kapasitörleri, elektromanyetik paraziti (EMI) ve yüksek frekanslı gürültüyü filtrelemek için güç kaynaklarının giriş ve çıkış aşamalarında kullanılır. Bu, elektromanyetik uyumluluk (EMC) düzenlemelerine uyum sağlar ve hassas aşağı akış bileşenlerine temiz güç sağlar.
• Snubber devreleri: IGBT'ler ve MOSFET'ler gibi anahtarlama cihazlarında kullanılan snubber kapasitörler, voltaj (DV/DT) yükselme hızını sınırlandırarak ve anahtarlama geçişleri sırasında meydana gelen voltaj sivri uçlarını baskılayarak bu yarı iletkenleri korur. Bu uygulama, mükemmel kendi kendini iyileştiren özelliklere ve yüksek nabız taşıma kapasitesine sahip kapasitörler gerektirir.

İçin seçim süreci Yüksek Voltajlı DC Film Kapasitör Uygulamaları Güç elektroniği özellikle titizdir, kritik altyapıda değişmez güvenilirlik sağlamak için nabız gücü, RMS akım taşıma ve termal yönetime odaklanır.

Gelişmiş ve niş uygulamalar

Ana akım güç elektroniğinin ötesinde, film kapasitörlerinin üstün özellikleri, performansın tehlikeye atılamayacağı çeşitli gelişmiş ve niş alanlarda kullanımlarını sağlar.

Yenilenebilir enerji sistemleri

Güneş fotovoltaik (PV) invertörler ve rüzgar türbini dönüştürücülerinde DC film kapasitörleri DC-link devresinde kullanılır. Dalgalanan güç seviyeleri altında ve genellikle zorlu çevre koşullarında onlarca yıl güvenilir bir şekilde çalışmalıdırlar. Uzun ömürleri ve istikrarları, bakım ve değiştirmenin maliyetli ve istenmeyen olduğu bu yeşil enerji uygulamaları için mükemmel bir uyum sağlar.

Elektrik ve Hibrit Araçlar (EV/HEV)

Elektrikli araçların güç aktarma organları büyük ölçüde yüksek performanslı DC film kapasitörlerine güvenmektedir. Motorları süren ana çekiş invertörlerinde, yerleşik şarj cihazlarında ve DC-DC dönüştürücülerde kullanılırlar. Burada, kaputun yüksek sıcaklık ortamı altında olağanüstü performans sergilemeli ve sürekli titreşime dayanmak için mekanik bütünlüğe sahip olmalıdırlar. Bu, sorunun olduğu önemli bir alan Yüksek frekans için film kapasitörü vs seramik kapasitör daha yüksek kapasitans stabilitesi ve voltaj kullanımı nedeniyle film türleri lehine yerleşir.

Darbeli güç ve tıbbi ekipman

Defibrilatörler, MRI makineleri ve lazer sistemleri gibi uygulamalar, son derece kısa sürede çok büyük miktarda enerjiyi boşaltabilen kapasitörler gerektirir. Genellikle metalize elektrot tasarımlarına sahip özel DC film kapasitörleri, bu yoğun nabız deşarj taleplerini güvenli ve tekrar tekrar karşılamak için tasarlanmıştır.

Alternatif kapasitör teknolojilerine göre avantajlar

Bir devre tasarlarken, mühendislerin başta seramik, elektrolitik (alüminyum ve tantal) ve film olmak üzere çeşitli kapasitör teknolojileri arasında bir seçeneği vardır. Her birinin yeri vardır, ancak DC film kapasitörleri, onları çok sayıda senaryoda tercih edilen çözüm haline getiren zorlayıcı bir avantaj seti sunar. Bu faydaları anlamak, değer önerilerini takdir etmenin anahtarıdır ve performans, uzun ömür ve güvenliğin çok önemli olduğu tasarımlardaki özelliklerini haklı çıkarır. Bu karşılaştırmalı analiz, film kapasitörlerinin neden alternatiflerinden daha iyi performans gösterdiğini ve seçimleri için daha net bir gerekçe sağladığını vurgulayacaktır.

Film ve Seramik Kapasitörler (MLCC'ler)

Çok katmanlı seramik kapasitörler (MLCC'ler) küçük boyutları ve mükemmel yüksek frekanslı tepkileri için popülerdir. Bununla birlikte, birçok DC uygulaması için, film kapasitörleri, özellikle de söz konusu olduğunda, farklı avantajlara sahiptir. Yüksek frekans için film kapasitörü vs seramik kapasitör Güç uygulamaları.

• Kapasitans İstikrarı: Seramik kapasitörler, özellikle Sınıf 2 dielektrikleri (X7R, X5R gibi) ile yapılanlar, uygulanan DC sapması voltajı ve sıcaklığı ile önemli kapasitans değişikliği sergiler. Film kapasitörleri, özellikle polipropilen, zamanlama, filtreleme ve rezonans devreleri için kritik olan değişen elektrik ve çevresel koşullar altında oldukça kararlı kapasitans değerleri sunar.
• Voltaj İşleme: Yüksek voltajlı MLCC'ler mevcut olsa da, film kapasitörleri genellikle yüksek voltajlı DC uygulamaları için daha kolay mevcuttur ve uygun maliyetlidir (örn. 500V'nin üzerinde). Ayrıca seramik kapasitörleri rahatsız eden mikrofonik ve piezoelektrik etkilerden muzdarip değildir.
• Güvenilirlik ve Arıza Modu: Film kapasitörleri, lokalize bir dielektrik bozulmanın çevredeki metalizasyonu buharlaştırdığı, hatayı izole ederek ve kapasitörün çalışmaya devam etmesine izin verdiği "kendi kendini iyileştiren" özellikleri ile bilinir. Seramik kapasitörler, devre için felaket olabilen kısa devre başarısız olabilir.

Film ve elektrolitik kapasitörler

Alüminyum elektrolitik kapasitörler genellikle hacim başına yüksek kapasitansları ve maliyet etkinliği için seçilir. Bununla birlikte, film kapasitörleri bunları birkaç kilit alanda aşar ve daha zorlu uygulamalarda kullanımlarını haklı çıkarır.

• Uzun ömür ve ömür boyu: Elektrolitik kapasitörler, elektrolitleri yavaş yavaş kurudukça, genellikle binlerce saat içinde nicelleştirilen sınırlı bir ömre sahiptir. Sıvı elektroliti olmayan film kapasitörleri, tipik olarak 100.000 saati aşan ve aynı şekilde aşınma mekanizmalarına tabi değildir.
• Elektrik Performansı: Film kapasitörleri, geniş bir frekans aralığında çok daha düşük bir eşdeğer seri direncine (ESR) ve daha düşük dağılım faktörüne sahiptir. Bu, yüksek dalgalanma akımlarına sahip uygulamalarda onları çok daha verimli hale getirir, ısı üretimini azaltır ve genel sistem verimliliğini artırır.
• Polarite ve Güvenilirlik: Elektrolitik kapasitörler polarize edilir, yani doğru DC polaritesi ile bağlanmaları gerekir veya başarısız olurlar. Film kapasitörleri polarize olmaz, kurulumu basitleştirir ve yanlış polarizasyon başarısızlığı riskini ortadan kaldırır. Ayrıca, film kapasitörlerinin sağlam yapısı onları şok ve titreşime daha az duyarlı hale getirir.

Bu analiz neden için Uzun Yaşam DC Power Film Kondansatörü Endüstriyel otomasyon veya yenilenebilir enerji altyapısı gibi gereksinimler, film teknolojisi elektrolitik üzerinde kesin bir seçimdir.

Güvenilirlik ve uzun vadeli performansın sağlanması

Yüksek kaliteli bir DC film kapasitörü belirtmek, başarılı bir tasarım için denklemin sadece bir parçasıdır. Ürünün amaçlanan ömrü boyunca güvenilirliğinin sağlanması, alev, kurulum ve operasyonel koşullara dikkat edilmesini gerektirir. Film kapasitörlerinin doğal sağlamlığı, uygunsuz kullanımla tehlikeye atılabilir ve bu da kolayca önlenebilecek alan arızalarına yol açar. Bu bölüm, elektronik sistemlerinizdeki bu bileşenlerin performansını ve uzun ömürlülüğünü en üst düzeye çıkarmak için en iyi uygulamaları ve temel hususları özetlemektedir. Bu yönergelere uymak, her saygın tarafından desteklenen bir uygulamadır DC Film Kapasitör Üretimi ve dayanıklı ve güvenilir ürünler oluşturmak için gereklidir.

Voltaj ve sıcaklık alevlendirmenin kritik uygulaması

Daring, güvenilirliği artırmak ve hizmet ömrünü uzatmak için bir bileşenin maksimum nominal sınırlarının altında çalıştırma uygulamasıdır. DC film kapasitörleri için, azaltılacak en kritik iki parametre voltaj ve sıcaklıktır.

• Voltaj azaltma: Kapasitörün nominal DC voltajına en az% 20'lik bir alıcı faktörü uygulamak standart ve şiddetle tavsiye edilen bir uygulamadır. Örneğin, 100V DC için derecelendirilmiş bir kapasitör, uygulamada 80V'nin üzerindeki sürekli voltajlara tabi tutulmamalıdır. Bu kenar, voltaj geçişlerini, ani artışları ve uzun süreli dielektrik aşınmayı açıklar ve dielektrik bozulma olasılığını önemli ölçüde azaltır.
• Sıcaklık Yürütme: Benzer şekilde, kapasitör maksimum nominal sıcaklığının çok altında bir sıcaklıkta çalıştırılmalıdır. Kapasitörün çekirdek sıcaklığını (ortam sıcaklığı artı dalgalanma akımından iç ısıtma) maksimum derecenin en az 10-20 ° C'nin altında tutmak, operasyonel ömrünü önemli ölçüde artırabilir. Temel bir kural olarak, çalışma sıcaklığındaki her 10 ° C'lik azalma için, bir film kapasitörünün yaşam beklentisi yaklaşık olarak iki katına çıkar.

Anlama ve uygulama Nasıl test edilir DC film kapasitörü başarısızlık için sağlam bir kalite güvence sürecinin bir parçasıdır, ancak ihtiyatlı bir şekilde alev yoluyla başarısızlığın önlenmesi çok daha etkili bir stratejidir.

İşleme, depolama ve lehimleme önerileri

Fiziksel kullanım ve montaj süreçleri film kapasitörlerinin performansını da etkileyebilir. Üretici yönergelerini takip etmek çok önemlidir.

• Mekanik Stres: Kapasitör gövdesini ve özellikle aşırı bükülme veya mekanik strese yol açmaktan kaçının. Radyal kurşun kapasitörler için, kurşunlar, iç temasa zarar vermekten kaçınmak için kapsüllemeden belirli bir mesafeden (örn. 3-5 mm) daha yakın olmamalıdır.
• Depolama Koşulları: Film kapasitörleri serin ve kuru bir ortamda saklanmalıdır. MLCC'lerden daha az higroskopik olsa da, yüksek neme uzun süreli maruz kalma hala istenmeyendir. Yüzey montaj cihazları için, geri dönme lehimleme sırasında "patlamış mısır" ı önlemek için üreticinin nem duyarlılık seviyesi (MSL) talimatlarını takip etmek önemlidir.
• Lehimleme profilleri: Üreticinin veri sayfasında sağlanan önerilen lehimleme sıcaklığına ve zaman profillerine kesinlikle yapıştırın. Dalga veya akma lehimleme sırasında aşırı ısı iç yapıya zarar verebilir ve plastik film dielektrikini eritebilir, kapasitörün performansını kalıcı olarak bozabilir. .
