Eritilmiş Kapasitör Kılavuzu: Nedenler, Önleme İpuçları ve Etkili Düzeltmeler

Eritilmiş kapasitörler nelerdir ve neden önemlidir?

Erimiş kapasitörler aşırı ısı- elektrik stresi veya uzun süreli aşırı yükleme nedeniyle fiziksel olarak deforme olmuş, sızan veya kısmen eritilmiş kapasitörlerdir. Elektronik devrelerde, kapasitörler elektrik enerjisini saklar ve serbest bırakır, gürültüsü filtre eder ve voltajı stabilize eder. Erime ile başarısız olduklarında, sonuçlar azaltılmış performansdan tam cihaz arızasına kadar değişebilir.

Eritilmiş kapasitörler nasıl oluşur

Aşırı ısınma : Sürekli yüksek sıcaklıklar, özellikle kötü havalandırılan cihazlarda kapasitör gövdesini yumuşatır veya deforme eder.
Elektrikli aşırı yük : Nominal değerin üzerinde voltaj uygulamak, dahili ısıtma ve malzeme bozulmasını hızlandırır.
Uzun süreli stres : Maksimum nominal kapasiteye yakın sürekli çalışma ömrünü kısaltır.

Erimiş kapasitörlerin tipik belirtileri

Şişkin veya deforme olmuş kasa
Görünür eritilmiş plastik veya sızdırılmış elektrolit
Kapasitör terminallerinin yakınındaki yanık işaretleri
Cihazda olağandışı uğultu, titreme veya istikrarsızlık

Eritilmiş kapasitörler neden önemlidir?

Elektrik güvenliği : Eritilmiş kapasitörler kısa devre yapabilir, kıvılcımlara veya yangın tehlikelerine neden olabilir.
Cihaz güvenilirliği : Tek bir başarısız kapasitör tüm devreyi istikrarsızlaştırabilir.
Onarım Maliyetleri : Erken işaretleri görmezden gelmek, çevredeki bileşenlerde hasara yol açabilir.

Kapasitör parametre karşılaştırması: sağlıklı ve eritilmiş

Parametre	Sağlıklı kapasitör	Eritilmiş kapasitör (hasar görmüş)
Kapasitans (µF)	Nominal değerin ±% 10'u içinde	Genellikle% 20-80 veya açık devre azaldı
Eşdeğer seri direnci (ESR)	Düşük (veri sayfasına göre)	Önemli ölçüde daha yüksek, ısı birikmesine neden olur
Sızıntı akımı	Minimal, spesifikasyon içinde	Aşırı sızıntı veya kısa devre
Fiziksel görünüm	Düz üst, temiz kasa	Şişmiş, çarpık veya eritilmiş gövde
Çalışma sıcaklığı	Maks olarak derecelendirilmiş kalır (örn. 85 ° C)	Derecelendirmeyi aşar, genellikle> 100 ° C

Eritilmiş kapasitörleri anlamak: nedenler, önleme ve çözümler

Erimiş kapasitörler elektronik devrelerde yaygın bir başarısızlık noktasıdır, genellikle aşırı ısı, voltaj stresi veya çevresel faktörlerden kaynaklanır. Elektronik cihazların ömrünü uzatmak ve pahalı onarımları önlemek için, kapasitörlerin neden erimesini, nasıl önleneceğini ve hangi çözümlerin mevcut olduğunu anlamak önemlidir.

Eritilmiş kapasitörlerin nedenleri

Kötü havalandırmadan aşırı ısınma : Cihazların içindeki sınırlı hava akışı, kapasitörün gövdesini yumuşatarak ısının birikmesine neden olabilir. 40 ° C'nin üzerindeki ortamlarda uzun süreli çalışma, bozulmayı hızlandırır.
Voltaj derecelendirmelerini aşmak : Kapasitörün nominal maksimumunun ötesinde voltaj uygulamak, aşırı sızıntı akımına ve lokalize ısıtmaya yol açarak iç stresi arttırır.
Yüksek dalgalanma akımı : Derecelendirilmiş sınırın ötesindeki dalgalanma akımı, uygun filtrelemeden yoksun güç kaynağı devrelerinde yaygın olan ek ısı üretir.
Zamanla malzeme bozulması : Elektrolit kurutma, yalıtım bozulması ve conta hasarı yük altında erimeye neden olabilir.

Eritilmiş kapasitörlerin önlenmesi

Önleyici eylem	Önerilen parametre aralığı
Ortam sıcaklığını korumak	Genel elektronik için 40 ° C'nin altında tutun, 25 ° C tercih edilir
Voltaj azaltma	Nominal voltajın% 70-80'inde çalışır
Dalgalanma Akım Yönetimi	Dalgalanma akımını nominal değerin% 80'i içinde tutun
Yeterli havalandırma	Bileşenlerin etrafında hava akışını sağlamak için fanları veya havalandırma deliklerini kullanın
Periyodik denetim	Her yıl kapasitans, ESR ve fiziksel görünümü kontrol edin

Eritilmiş kapasitörler için çözümler

Muayene ve teşhis : Performansı onaylamak ve çevredeki ısı hasarını kontrol etmek için bir multimetre veya ESR metre kullanın.
Güvenli Çıkarma : Kapasitörü desolderingten önce tamamen boşaltın; PCB'yi aşırı ısınmaktan kaçının.
Yenisiyle değiştirme : Güç devreleri için daha yüksek dalgalanma akımı toleransı olan eşit veya daha yüksek voltaj ve sıcaklık derecelendirmeleri olan kapasitörleri seçin.
Onarım sonrası doğrulama : Test voltajı stabilitesi ve dalgalanma bastırma, erken çalışma sırasında sıcaklığı izleyin.

Eritilmiş kapasitörleri etkili bir şekilde teşhis edersiniz

Teşhis erimiş kapasitörler Performans bozulmasını doğrulamak için hem görsel inceleme hem de elektrik testi gerektirir. Erken tespit daha fazla devre hasarını önleyebilir ve onarım maliyetlerini azaltabilir.

1. Adım: Görsel inceleme

Fiziksel deformasyon olup olmadığını kontrol edin : Şişirme üstleri, çarpık gövde veya eritilmiş plastik aşırı ısınmayı gösterir.
Sızıntı veya yanma izleri arayın : Sızdırılmış elektrolit veya koyu PCB alanları ciddi başarısızlık gösterir.
Yakındaki bileşenleri değerlendirin : Erimiş bir kapasitörden gelen ısı dirençlere, diyotlara veya IC'lere zarar verebilir.

2. Adım: Elektrik Testi

Kapasitans ölçümü : Ölçülen değeri nominal kapasitans ile karşılaştırın. % 20'nin ötesindeki bir azalma, bozulma belirtisidir.
Eşdeğer Seri Direnç (ESR) Kontrolü : Yüksek ESR ısı üretimini arttırır ve verimliliği azaltır.
Sızıntı akım testi : Aşırı sızıntı dahili dökümü gösterir.

Adım 3: Devre içi ve devre dışı test

Devre içi : Daha hızlı, ancak diğer bileşenler okumaları etkileyebilir.
Devre dışı : Daha doğru, kritik devreler için önerilir.

Teşhis parametre karşılaştırması

Parametre	Sağlıklı kapasitör değer aralığı	Eritilmiş/hasarlı kapasitör endikasyonu
Kapasitans sapması	Nominal değerin ±% 10'u içinde	% 20-80 veya kararsız okuma azaldı
ESR (eşdeğer seri direnci)	Düşük (veri sayfası başına, düşük voltaj türleri için genellikle <0.1Ω))	Normalden birkaç kat daha yüksek
Sızıntı akımı	Asgari, nominal mikroamp aralığı içinde	Derecelendirilmiş değeri aşar, ısıtmaya neden olabilir
Fiziksel durum	Pürüzsüz gövde, şişkinlik veya eritme	Şişkin, eritilmiş lekeler veya elektrolit sızıntısı
Çalışma sıcaklığı	Nominal sınır içinde (örn., ≤85 ° C veya ≤105 ° C)	Sıklıkla derecelendirilmiş sıcaklığın üstünde

4. Adım: Hatayı teyit etmek

Hem fiziksel hem de elektrik testleri anormallikleri onaylarsa, kapasitörü değiştirin.
Sınırda vakalar için, erken başarısızlık eğilimlerini yakalamak için çalışma sırasında sıcaklığı izleyin.

Eritilmiş kapasitörlerden kaçınmak için önleme ipuçları

Önleme erimiş kapasitörler elektronik sistemlerin stabilitesini, güvenliğini ve uzun ömürlülüğünü sağlamak için gereklidir. Çalışma koşullarını kontrol ederek, kalite bileşenlerini seçerek ve en iyi uygulamaları takip ederek kapasitör başarısızlığı riskini önemli ölçüde azaltabilirsiniz.

1. Yüksek kaliteli kapasitörler kullanın

Güvenilir üreticilerden kapasitörler seçmek, önlenmenin ilk adımıdır. 40 yılı aşkın tecrübesi ile, Jiande Antai Power Capacitor, Ltd . uzmanlaşır İndüksiyon ısıtma ve eritme kapasitörleri , DC filtre kapasitörleri , Ve yüksek voltajlı kapasitörler . ISO9001 ve CE sertifikalı ürünleri, zorlu koşullar altında tutarlı performans sağlar.

2. Güvenli çalışma sıcaklıklarını koruyun

Çoğu uygulama için ortam sıcaklığını 40 ° C'nin altında tutun; ideal olarak 25 ° C civarında.
Isı dağılmasını iyileştirmek için ısı lavaboları, soğutma fanları veya havalandırma açıklıkları kullanın.
Kapasitörleri yüksek ısı bileşenlerinin yakınına yerleştirmekten kaçının.

3. Voltaj ve akım alay etme

Kapasitörleri çalıştırın Maksimum nominal voltajlarının% 70-80'i Uzun ömür için.
İçeride dalgalanma akımını saklayın Nominal kapasitenin% 80'i Dahili ısıtmayı önlemek için.

4. Düzenli bakım ve muayene

Yıllık kontroller yapın Kapasitans, ESR ve fiziksel durum .
Toplam arıza gerçekleşmeden önce şişkinlik, erime veya yüksek ESR değerlerini gösteren kapasitörleri değiştirin.

5. Çevre Koruma

Nem, aşındırıcı gazlar veya toz birikimine maruz kalmaktan kaçının.
Yüksek nemli ortamlar için neme dayanıklı tasarımlara sahip kapasitörler kullanın.

Önleme için teknik parametre yönergeleri

Önleyici faktör	Önerilen Aralık / Uygulama	Fayda
Ortam sıcaklığı	≤40 ° C (tercihen 25 ° C)	Termal stresi azaltır
Voltaj azaltma	Nominal voltajın% 70-80'inde çalışır	Hizmet ömrünü uzatır
Dalgalanma akım kontrolü	Nominal dalgalanma akımının ≤% 80'i	Dahili ısıtmayı önler
ESR izleme	ESR'yi Veri Sayfası Spesifikasyonunda Tutun	Verimliliği korur
Denetim aralığı	Yılda en az bir kez	Erken başarısızlık belirtilerini tespit eder

Jiande Antai Power Capacitor, Ltd . Sadece yüksek performanslı kapasitörler sağlamakla kalmaz, aynı zamanda Özelleştirilmiş Çözümler belirli endüstriyel ihtiyaçlar için. Gelişmiş üretim ekipmanı, ithal hammadde ve yetenekli bir Ar -Ge ekibi ile şirket, ürünlerinin en yüksek kalite ve güvenlik standartlarını karşılamasını sağlar. Kalite bileşen seçimini uygun kullanım uygulamalarıyla birleştirerek, eritilmiş kapasitörleri etkili bir şekilde önleyebilir ve uzun süreli sistem güvenilirliğini sağlayabilirsiniz.

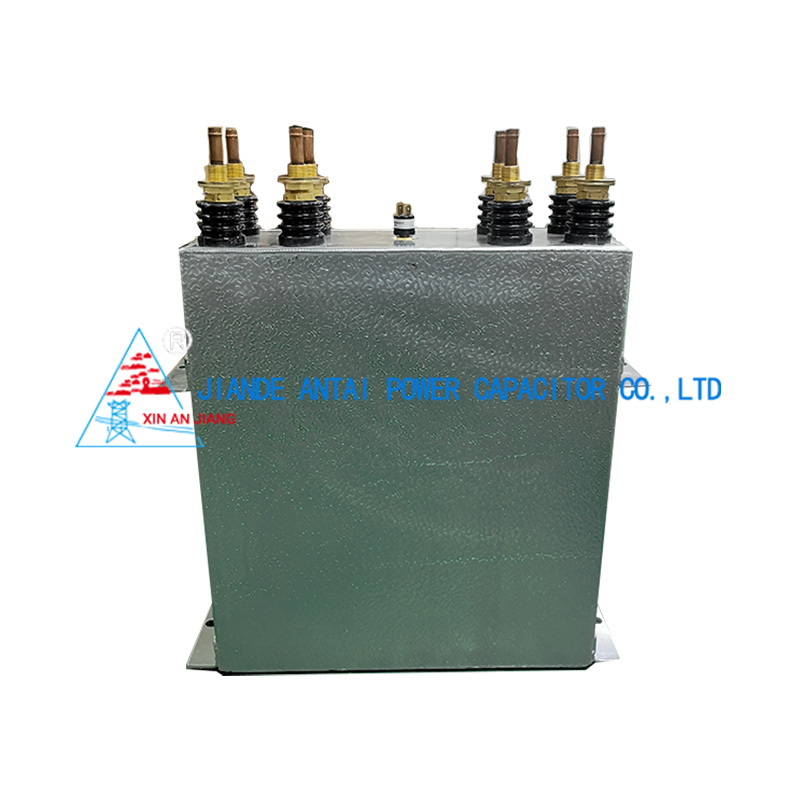

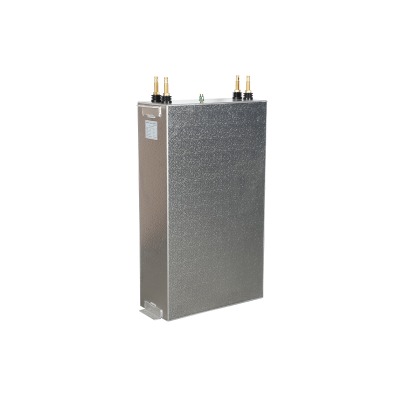

4.0kV 600Hz İndüksiyon Fırınları Su Soğutmalı Kapasitörler
